Productdetails:
|
| Productnaam: | elektrodistributiedoos | Kleur: | Wit |
|---|---|---|---|
| Oppervlaktebehandeling: | de nevel van de poederdeklaag | Het materiaal van het dekkingskader: | PC |
| Nominale spanning: | AC400v (+/-20%) | Geschatte munt: | 63A/80A |
| Opzettend type: | vloed | Toegangsbescherming: | IP40 |
| Markeren: | AC400V 2 de Doos van Pool MCB,2 doos van rij de tweepolige mcb,CCC 2 Pool MCB Doos |
||

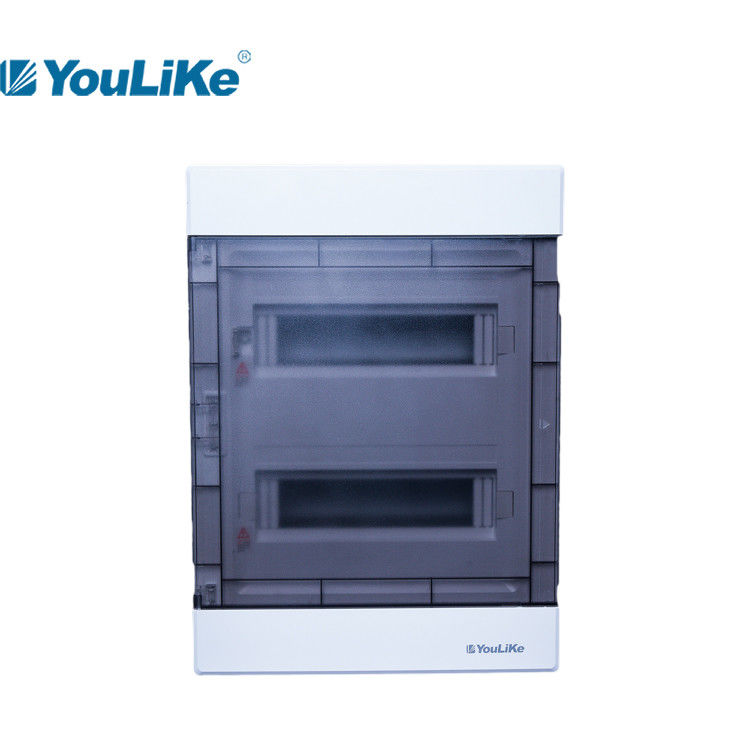

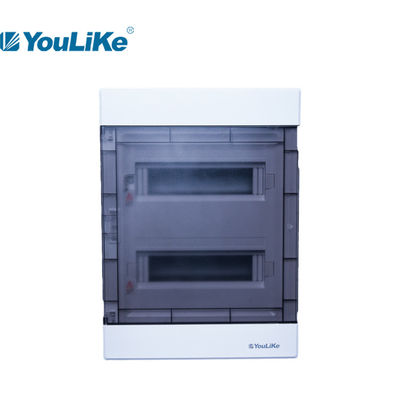

2 rijtype MCB Distributiedoos met Transparante Dekkingseenheid Van de consument 2 de Doos van Pool MCB
Toepassing
M5 wordt de reeks gebruikt voor binnenmachtsdistributie hoofdzakelijk voor verlichtingscontrole voor woon en commerciële gebouwen.

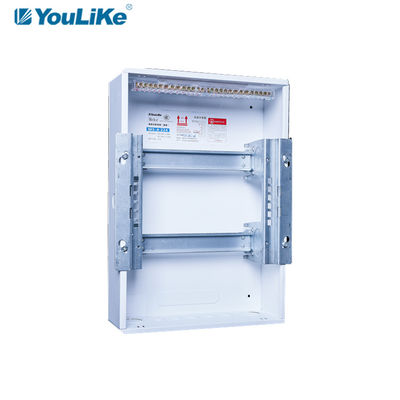

1. DIN-spoor om gegalvaniseerd staal, met horizontale & verticale aanpassingsfuntion te zijn.
2. De koperterminals (1pcs-neutrale aanaarden & 1pcs) is met 6%-samenstelling.
3. Roestvrije het aanaarden bouten met waarschuwingsetiket.
4. Versterkt structuurontwerp om hogere treksterkte van plastic dekking toe te staan.
5. De plastic draadklemmen is uitgerust onder het DIN-spoor.
Producteigenschap
1. Doosmateriaal: poeder met een laag bedekt staal
2. Het materiaal van het dekkingskader: PC

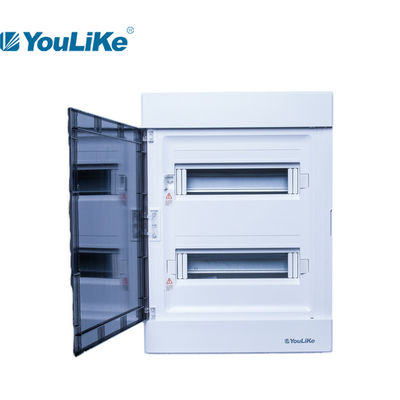

3. Deurmateriaal: PC (transparante deur en witte deur)
4. Alle plastic delen: zonder specifieke vlam - vertrager
5. Pastic kan aan vlam worden aangepast - vertrager (de rang V1~V0 hangt van materiaal af choosen).
Aandachtspunten
1. Wanneer de bodemdoos met concreet wordt ingebed en op plaats gegoten, moet de bodemdoos op en neer worden gesteund, weggegaan en juist om de bodemdoos misvorming te verhinderen.
2. Tijdens de installatie van de hogere muur van de bodemdoos, is het verboden om het ingepaste gat op de juiste plaat met cementmortier te blokkeren.
3. De maximumlagertorsie van de aan de grond zettende schroef op de bodemdoos is 20n. m.
4. Het wordt geadviseerd om het steunpaneel te installeren nadat de muur puttying.
Specificaties van M5-reeks, Vloed
| Model | Manier | Dekkingsgrootte | Doosgrootte |
Terminals |
Knockouts | ||
| L*H*T (mm) | L*W*D*T (mm) | grootte (mm) | PE | N | één qty kant | ||
| M5-107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
De Demonstratie van het productdetail
Verpakking
| Model | Kartongrootte | Volume/ctn | PCs/ctn | Berekend gewicht (kg/ctn) | |
| mm | m ³ | netto gewicht | brutogewicht | ||
| M5-107 | 580*245*515 | 0,0732 | 10 | 9.58 | |
| M5-110 | 580*300*515 | 0,0896 | 10 | 14.66 | |
| M5-112 | 580*340*515 | 0,1016 | 10 | 17.10 | |
| M5-115 | 580*280*400 | 0,0650 | 5 | 9.25 | |
| M5-118 | 580*280*455 | 0,0739 | 5 | 10.20 | |
| M5-121 | 580*280*505 | 0,0821 | 5 | 11.65 | |
| M5-224 | 505*165*390 | 0,0325 | 1 | 6.70 | |
| M5-230 | 525*160*425 | 0,0357 | 1 | 3.60 | |
| M5-345 | 695*160*425 | 0,0473 | 1 | 4.05 | |
Neutrale kartonverpakking Ons stijlkarton
Opmerkingen: #1. Zowel zijn het aangepaste kleurenvak of de neutrale doos beschikbaar.
#2. Voor het geval dat het aangepaste kleurenvak wordt vereist, is er een MOQ≥1000pcs/each-grootte.
#3. De aangepaste embleemdruk op product is beschikbaar zonder extra last.
Klantenservice
1. OEM/ODM (de aangepaste van de de verpakkingsdoos van het embleemkarton dikte van de de diepteplaat)
2. Orderegeling
* ≤15 dagen stabiele levering
* specifieke MOQ
* veelvoudige betalingstermijnen
* de update van de ordestatus
3. De extra dienst
* 7X24-de respondencedienst
* bij de plaatsdienst
* het handvat van de kwaliteitsdiscrepantie
* toebehorencoördinatie
