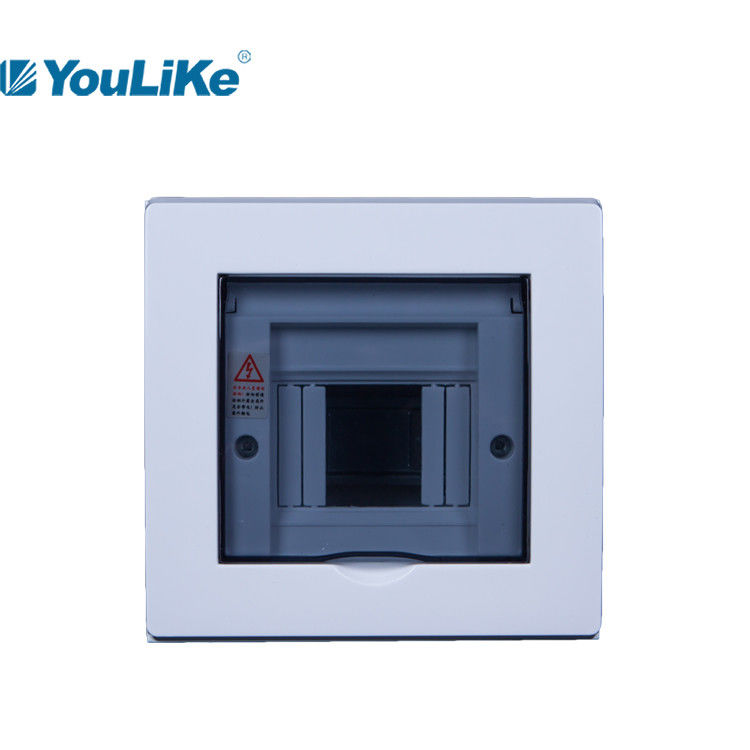

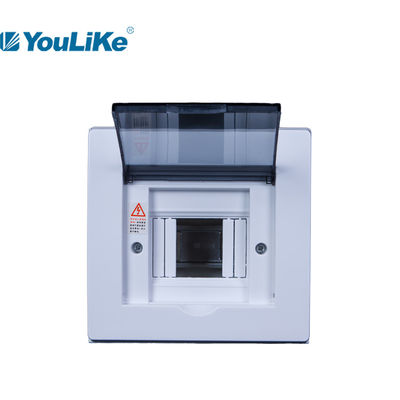

Productdetails:
|
| Productnaam: | opbouw elektrisch verdeelbord | Kleur: | Wit |
|---|---|---|---|
| Opzettend type: | Opgezette oppervlakte | Manieren: | 4way |
| Het materiaal van het dekkingskader: | ABS | Deurmateriaal: | ABS/PC |
| Doosmateriaal: | 1.0mm poeder met een laag bedekt staal | Geschatte stroom: | 55A/ 63A |
| Markeren: | mcb distributieraad 4 manier,4 raad van de manier de binnenlandse distributie,Maak 4 Maniermcb Raad waterdicht |
||
Beveiligingsniveau 40 de Nieuwe Raad van de de Doosdistributie van de Ontwerp4way Mcb Elektrodistributie
Kwaliteitsborging
1. Officiële kwaliteitsborging, de garantie van twee jaar.
2. De plaatdikte voldoet aan de nationale norm zonder fout.
3. De materialen in het product worden gebruikt zijn allen nieuwe en hoogstaande materialen, en er zijn geen afval gerecycleerde materialen dat.
4. Het product heeft het Product van Certificatie China Verplicht aantal en voldoet aan de nationale CCC certificatienorm.
Aandachtspunten
1. Wanneer de bodemdoos met concreet wordt ingebed en op plaats gegoten, moet de bodemdoos op en neer worden gesteund, weggegaan en juist om de bodemdoos misvorming te verhinderen.
2. Tijdens de installatie van de hogere muur van de bodemdoos, is het verboden om het ingepaste gat op de juiste plaat met cementmortier te blokkeren.
3. De maximumlagertorsie van de aan de grond zettende schroef op de bodemdoos is 20n. m.
4. Het wordt geadviseerd om het steunpaneel te installeren nadat de muur puttying.
Toepassing
BEN reeks wordt gebruikt voor binnenmachtsdistributie hoofdzakelijk voor verlichtingscontrole voor woon en commerciële gebouwen.

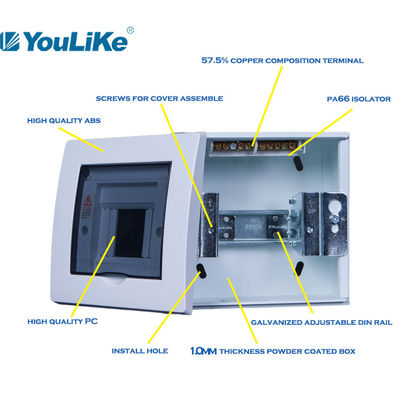

1. DIN-spoor om gegalvaniseerd staal, met horizontale & verticale aanpassingsfuntion te zijn.
2. De messingsterminals (1pcs-neutrale aanaarden & 1pcs) is met samenstelling 57,5%.
3. Roestvrije het aanaarden bouten met waarschuwingsetiket.
4. Versterkt structuurontwerp om hogere treksterkte van plastic dekking toe te staan.
5. De lenteplaat van het metaalmetaal om extra levensduur van plastic scharnieren te verstrekken.
Specificaties van BE reeks, Oppervlakte
| Model | Manier | Dekkingsgrootte | Doosgrootte |
Terminals |
Knockouts | ||
| L*H*T (mm) | L*W*D*T (mm) | grootte (mm) | PE | N | één qty kant | ||
| Bep-m 104 | 4way | 168×164×16.5 (22,0) | 168×164×80×1.0 | 6*10 | 4 | 5 | 2 |
| Bep-m 107 | 7way | 222×214×18.5 (24,0) | 221×213×80×1.0 | 6*10 | 7 | 6 | |
| Bep-m 110 | 10way | 276×214×18.5 (24,0) | 275×213×80×1.0 | 6*10 | 8 | 7 | 7 |
| Bep-m 112 | 12way | 312×214×18.5 (24,0) | 311×213×80×1.0 | 6*10 | 8 | 9 | 8 |
| Bep-m 114 | 14way | 348×214×18.5 (24,0) | 347×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| Bep-m 116 | 16way | 384×214×18.5 (24,0) | 383×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| Bep-m 118 | 18way | 420×214×18.5 (24,0) | 419×213×80×1.0 | 6*10 | 13 | 12 | 10 |
| Bep-m 120 | 20way | 456×214×18.5 (24,0) | 455×213×80×1.0 | 6*10 | 13 | 12 | 12 |
| Bep-m 228 | 28way | 351×381×19 (26,5) | 350×380×95×1.2 | 6.4*12 | 16 | 15 | 9 |
| Bep-m 240 | 40way | 459×381×19 (26,5) | 458×380×95×1.2 | 6.4*12 | 18 | 17 | 12 |
De Demonstratie van productdetails
Verpakking
| Model | Kartongrootte | Volume/ctn | PCs/ctn | Berekend gewicht (kg/ctn) | |
| mm | m ³ | netto gewicht | brutogewicht | ||
| Bep-m 104 | 525*215*355 | 0,0401 | 10 | 9.58 | |
| Bep-m 107 | 525*290*455 | 0,0693 | 10 | 14.66 | |
| Bep-m 110 | 525*345*455 | 0,0825 | 10 | 17.10 | |
| Bep-m 112 | 525*235*405 | 0,0450 | 5 | 9.25 | |
| Bep-m 114 | 525*235*440 | 0,0543 | 5 | 10.20 | |
| Bep-m 116 | 525*235*495 | 0,0611 | 5 | 11.65 | |
| Bep-m 118 | 545*240*280 | 0,0367 | 2 | 6.70 | |
| Bep-m 120 | 460*135*385 | 0,0239 | 1 | 3.60 | |
| Bep-m 228 | 455*160*425 | 0,0310 | 1 | 4.05 | |
| Bep-m 240 | 510*160*460 | 0,0376 | 1 | 4.75 | |
Neutrale kartonverpakking Ons stijlkarton
Opmerkingen: #1. Zowel zijn het aangepaste kleurenvak of de neutrale doos beschikbaar.
#2. Voor het geval dat het aangepaste kleurenvak wordt vereist, is er een MOQ≥1000pcs/each-grootte.
#3. De aangepaste embleemdruk op product is beschikbaar zonder extra last.
