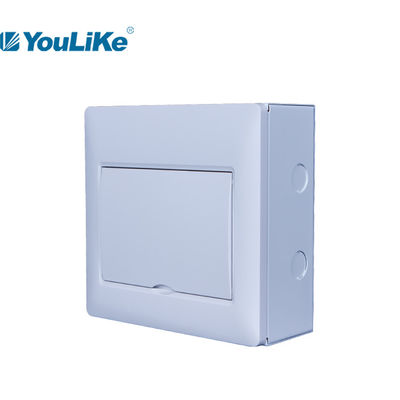

Plastic Mini Circuit Breaker Protection Level 40 Industriële de Distributieraad van de Distributiedoos
Producteigenschap
1. Doosmateriaal: poeder met een laag bedekt staal
2. Het materiaal van het dekkingskader: ABS
3. Deurmateriaal: ABS+PC (transparante deur en witte deur)
4. Alle plastic delen: zonder specifieke vlam - vertrager
5. Pastic kan aan vlam worden aangepast - vertrager (de rang V1~V0 hangt van materiaal af choosen).
Toepassing
BEN reeks wordt gebruikt voor binnenmachtsdistributie hoofdzakelijk voor verlichtingscontrole voor woon en commerciële gebouwen.
1. DIN-spoor om gegalvaniseerd staal, met horizontale & verticale aanpassingsfuntion te zijn.
2. De messingsterminals (1pcs-neutrale aanaarden & 1pcs) is met samenstelling 57,5%.
3. Roestvrije het aanaarden bouten met waarschuwingsetiket.
4. Versterkt structuurontwerp om hogere treksterkte van plastic dekking toe te staan.
5. De lenteplaat van het metaalmetaal om extra levensduur van plastic scharnieren te verstrekken.
De Elementen van de veiligheidskwalificatie
1. Koperbar: vlotte geleiding, veilig en betrouwbaar.
2. Bedrading: bedradingsspecificatie, standaardveiligheid.
3. Het aan de grond zetten: roestvrij staal, veilig en betrouwbaar.
4. Grondstoffen: gloednieuwe plastic, duurzaam en mooi.
5. Beweegbare deur: weg vallend niet, veilig en mooi
.
Specificaties van BE reeks, Oppervlakte
| Model |
Manier |
Dekkingsgrootte |
Doosgrootte |
Terminals
|
Knockouts |
| L*H*T (mm) |
L*W*D*T (mm) |
grootte (mm) |
PE |
N |
één qty kant |
| Bep-m 104 |
4way |
168×164×16.5 (22,0) |
168×164×80×1.0 |
6*10 |
4 |
5 |
2 |
| Bep-m 107 |
7way |
222×214×18.5 (24,0) |
221×213×80×1.0 |
6*10 |
|
7 |
6 |
| Bep-m 110 |
10way |
276×214×18.5 (24,0) |
275×213×80×1.0 |
6*10 |
8 |
7 |
7 |
| Bep-m 112 |
12way |
312×214×18.5 (24,0) |
311×213×80×1.0 |
6*10 |
8 |
9 |
8 |
| Bep-m 114 |
14way |
348×214×18.5 (24,0) |
347×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| Bep-m 116 |
16way |
384×214×18.5 (24,0) |
383×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| Bep-m 118 |
18way |
420×214×18.5 (24,0) |
419×213×80×1.0 |
6*10 |
13 |
12 |
10 |
| Bep-m 120 |
20way |
456×214×18.5 (24,0) |
455×213×80×1.0 |
6*10 |
13 |
12 |
12 |
| Bep-m 228 |
28way |
351×381×19 (26,5) |
350×380×95×1.2 |
6.4*12 |
16 |
15 |
9 |
| Bep-m 240 |
40way |
459×381×19 (26,5) |
458×380×95×1.2 |
6.4*12 |
18 |
17 |
12 |

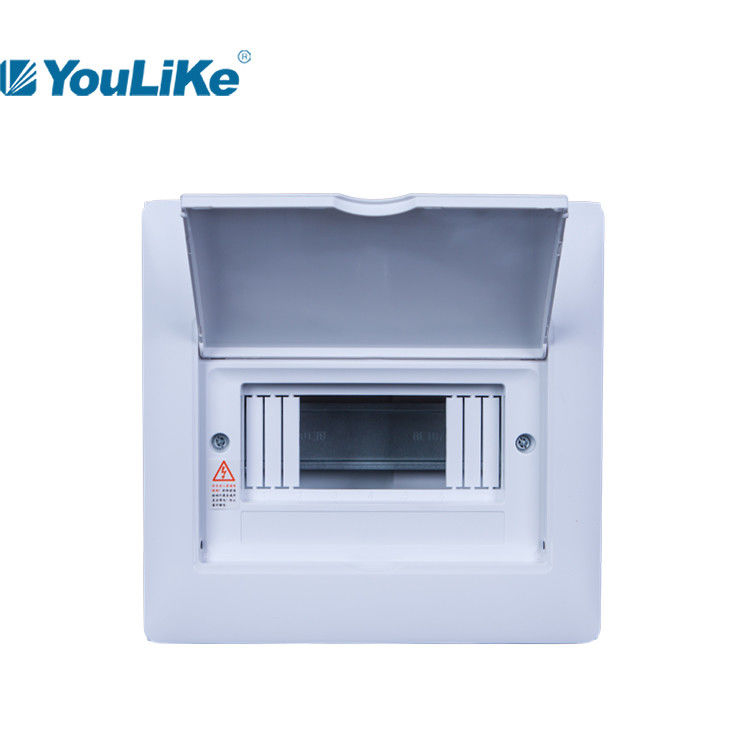

De Demonstratie van productdetails
Verpakking
| Model |
Kartongrootte |
Volume/ctn |
PCs/ctn |
Berekend gewicht (kg/ctn) |
| mm |
m ³ |
netto gewicht |
brutogewicht |
| Bep-m 104 |
525*215*355 |
0,0401 |
10 |
9.58 |
|
| Bep-m 107 |
525*290*455 |
0,0693 |
10 |
14.66 |
|
| Bep-m 110 |
525*345*455 |
0,0825 |
10 |
17.10 |
|
| Bep-m 112 |
525*235*405 |
0,0450 |
5 |
9.25 |
|
| Bep-m 114 |
525*235*440 |
0,0543 |
5 |
10.20 |
|
| Bep-m 116 |
525*235*495 |
0,0611 |
5 |
11.65 |
|
| Bep-m 118 |
545*240*280 |
0,0367 |
2 |
6.70 |
|
| Bep-m 120 |
460*135*385 |
0,0239 |
1 |
3.60 |
|
| Bep-m 228 |
455*160*425 |
0,0310 |
1 |
4.05 |
|
| Bep-m 240 |
510*160*460 |
0,0376 |
1 |
4.75 |
|
Neutrale kartonverpakking Ons stijlkarton
Opmerkingen: #1. Zowel zijn het aangepaste kleurenvak of de neutrale doos beschikbaar.
#2. Voor het geval dat het aangepaste kleurenvak wordt vereist, is er een MOQ≥1000pcs/each-grootte.
#3. De aangepaste embleemdruk op product is beschikbaar zonder extra last.
Aandachtspunten
1. Wanneer de bodemdoos met concreet wordt ingebed en op plaats gegoten, moet de bodemdoos op en neer worden gesteund, weggegaan en juist om de bodemdoos misvorming te verhinderen.
2. Tijdens de installatie van de hogere muur van de bodemdoos, is het verboden om het ingepaste gat op de juiste plaat met cementmortier te blokkeren.
3. De maximumlagertorsie van de aan de grond zettende schroef op de bodemdoos is 20n. m.
4. Het wordt geadviseerd om het steunpaneel te installeren nadat de muur puttying.
