IP40 de Distributie van de kwaliteitsbijlage Eenheid Van de consument 18 de Doos van het Manierendin Spoor voor Gelijke het Type van MCB Enige Fasen
Producteigenschap
1. De doos van de goede kwaliteitsbodem, veilig en betrouwbaar.
2. Hoog - de duurzame bar van het kwaliteitskoper.
3. Maak DIN-spoor recht en stabiliseer de steun.
4. De roestvrij staalschroeven hebben hoge hardheid en goede mechanische eigenschappen.
5. De afzonderlijke scharnier is stabiel genoeg
Kwaliteitscontrole
1. Ruwe matreial
* staalplaat van belangrijke staalbedrijven
* gloednieuw plastiek
* stabiele leveringsketen
2. Componenten
* veilig en veilig aardesysteem
* 57,5% de terminal van de messingssamenstelling
* multi-gevouwen pensionair
* 1.200+-de scharnier van het tijdenoctrooi
* draadklem
3. Inspectie
* materiële analyse
* inspectie voor individueel proces
* de inspectie van het halve finaleproduct
* eindproductinspectie
Aandachtspunten
1. Wanneer de bodemdoos met concreet wordt ingebed en op plaats gegoten, moet de bodemdoos op en neer worden gesteund, weggegaan en juist om de bodemdoos misvorming te verhinderen.
2. Tijdens de installatie van de hogere muur van de bodemdoos, is het verboden om het ingepaste gat op de juiste plaat met cementmortier te blokkeren.
3. De maximumlagertorsie van de aan de grond zettende schroef op de bodemdoos is 20n. m.
4. Het wordt geadviseerd om het steunpaneel te installeren nadat de muur puttying.
Specificaties van M5-reeks, Vloed
| Model |
Manier |
Dekkingsgrootte |
Doosgrootte |
Terminals
|
Knockouts |
| L*H*T (mm) |
L*W*D*T (mm) |
grootte (mm) |
PE |
N |
één qty kant |
| M5-107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

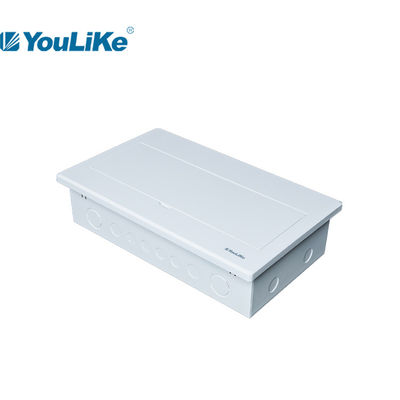

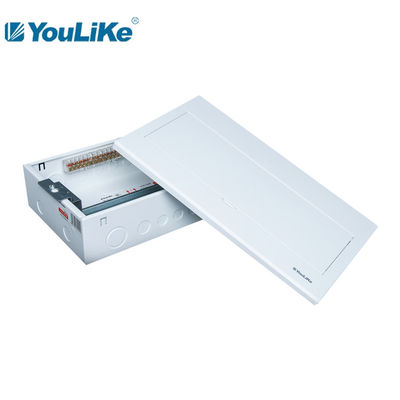

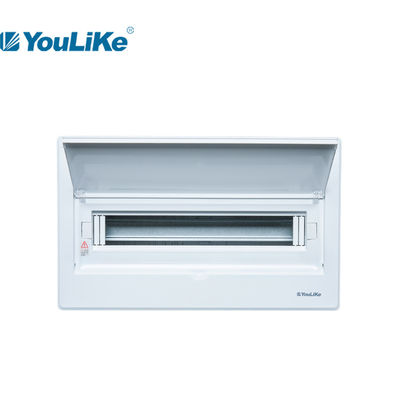

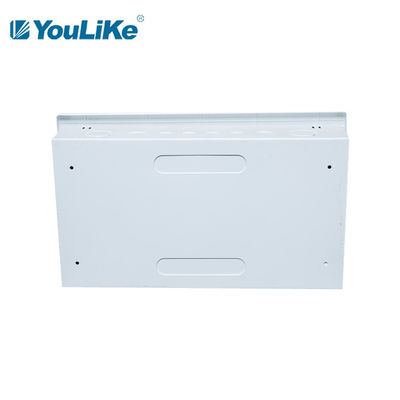

De Demonstratie van het productdetail
Verpakking
| Model |
Kartongrootte |
Volume/ctn |
PCs/ctn |
Berekend gewicht (kg/ctn) |
| mm |
m ³ |
netto gewicht |
brutogewicht |
| M5-107 |
580*245*515 |
0,0732 |
10 |
9.58 |
|
| M5-110 |
580*300*515 |
0,0896 |
10 |
14.66 |
|
| M5-112 |
580*340*515 |
0,1016 |
10 |
17.10 |
|
| M5-115 |
580*280*400 |
0,0650 |
5 |
9.25 |
|
| M5-118 |
580*280*455 |
0,0739 |
5 |
10.20 |
|
| M5-121 |
580*280*505 |
0,0821 |
5 |
11.65 |
|
| M5-224 |
505*165*390 |
0,0325 |
1 |
6.70 |
|
| M5-230 |
525*160*425 |
0,0357 |
1 |
3.60 |
|
| M5-345 |
695*160*425 |
0,0473 |
1 |
4.05 |
|
Neutrale kartonverpakking Ons stijlkarton
Opmerkingen: #1. Zowel zijn het aangepaste kleurenvak of de neutrale doos beschikbaar.
#2. Voor het geval dat het aangepaste kleurenvak wordt vereist, is er een MOQ≥1000pcs/each-grootte.
#3. De aangepaste embleemdruk op product is beschikbaar zonder extra last.
Toepassing
M5 wordt de reeks gebruikt voor binnenmachtsdistributie hoofdzakelijk voor verlichtingscontrole voor woon en commerciële gebouwen.
1. DIN-spoor om gegalvaniseerd staal, met horizontale & verticale aanpassingsfuntion te zijn.
2. De koperterminals (1pcs-neutrale aanaarden & 1pcs) is met 6%-samenstelling.
3. Roestvrije het aanaarden bouten met waarschuwingsetiket.
4. Versterkt structuurontwerp om hogere treksterkte van plastic dekking toe te staan.
5. De plastic draadklemmen is uitgerust onder het DIN-spoor.
