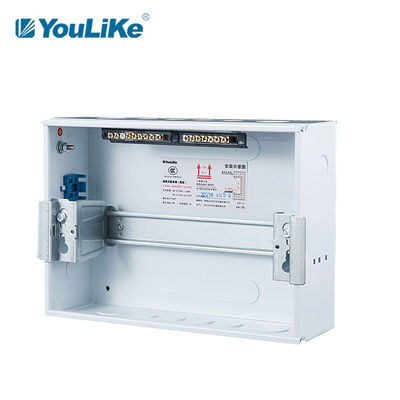

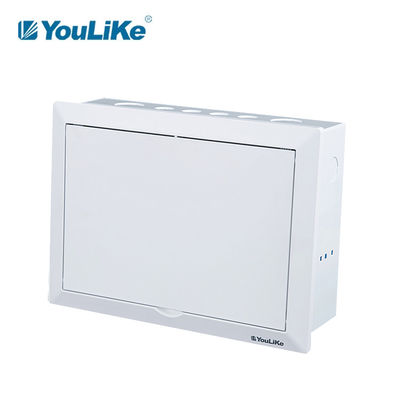

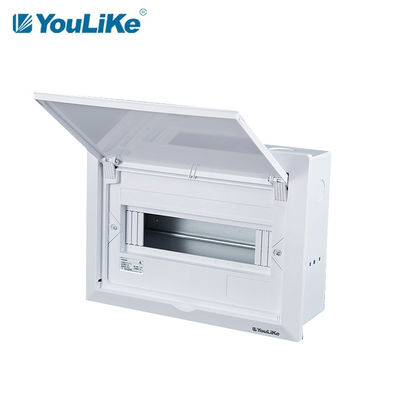

Laag Voltage 12 Manier Gelijk Opgezet Beveiligingsniveau 40 de Distributiedoos van het Elektromachtsmetaal
Productkenmerken
1. De doos om voor poeder beschikbaar te zijn bedekte staal, 1.0mm voor 1&2row, 1.2mm for3rows met een laag.
2. Dekkingskader om voor ABS materiaal beschikbaar te zijn.
3. De deur om voor ABS beschikbaar te zijn, kleurt wit.
4. Alle plastic delen zijn zonder specifieke vlam - vertrager en gekwalificeerd om gloeiende draadtest bij 650℃ over te gaan.
5. Pastic kan aan vlam worden aangepast - vertrager (de rang V1~V0 hangt van materiaal af choosen).
Het plastic Resultaat van de Delentest
1. Gloeiende draadtest bij 650℃.
2. Anti-uvtest (om plastic anti-ageing prestaties te openbaren) ≥250hrs.
3. De test ≥250hrs. van de xenonbooglamp.
4. De test≥10,000 tijden van de scharnierverrichting geen onderbreking.
Installatievoorzorgsmaatregelen
1. Wanneer de bodemdoos met beton voor gieten het ter plaatse wordt ingebed, zal de omringende steun binnen de bodemdoos worden gemaakt om de bodemdoos misvorming te verhinderen.
2. De maximumlagertorsie van de het aanaarden bout op de bodemdoos is 18N. M.
3. Het wordt geadviseerd om de steunoppervlakte te installeren nadat de muur puttying.
4. De steun is in bijlage aan de muur voor installatie.
5. De installatie van de doos moet worden aan de grond gezet, en de doos is niet uitgerust met het aanaarden.
Specificaties van P5-reeks, Vloed
| Model |
Manier |
Dekkingsgrootte |
Doosgrootte |
Terminals
|
Knockouts |
| L*H*T (mm) |
L*W*D*T (mm) |
grootte (mm) |
PE |
N |
één qty kant |
|
P5-112
|
12way |
312*230*15.5 (31,3) |
292×210×90×1.0 |
6×10.4 |
8 |
7 |
6 |
|
P5-115
|
15way |
366×240×15.5 (31,3) |
346×220×90×1.0 |
6×10.4 |
8 |
7 |
7 |
|
P5-118
|
18way |
420×240×15.5 (31,3) |
00×220×90×1.0 |
6×10.4 |
11 |
10 |
9 |
|
P5-121
|
21way |
474×240×15.5 (31,3) |
454×220×90×1.0 |
6×10.4 |
11 |
10 |
10 |
|
P5-124
|
24way |
528×250×15.5 (31,3) |
508×230×90×1.0 |
6×10.4 |
13 |
12 |
10 |
|
P5-226
|
26way |
348×400×16.5 (32,8) |
328×380×90×1.0 |
6×10.4 |
13 |
12 |
6 |
|
P5-232
|
32way |
402×400×16.5 (32,8) |
382×380×90×1.0 |
6.4×12 |
16 |
15 |
7 |
|
P5-242
|
42way |
492×400×16.5 (32,8) |
472×380×90×1.0 |
6.4×12 |
18 |
17 |
10 |
|
P5-354
|
54way |
448×604×17 (33,5) |
424×580×100×1.2 |
6.4×12 |
2*13 |
2*12 |
9 |
De Demonstratie van het bedrijfoverzicht
Toepassing
P5 reeks hoofdzakelijk voor binnenverlichtingscontrole wordt gebruikt voor woon en commerciële gebouwen dat.
1. DIN-spoor om gegalvaniseerd staal, met horizontale & verticale aanpassingsfuntion te zijn.
2. De koperterminals (1pcs-neutrale aanaarden & 1pcs) is met 6%-samenstelling.
3. Roestvrije het aanaarden bouten met waarschuwingsetiket.
4. Versterkt structuurontwerp om hogere treksterkte van plastic dekking toe te staan.
5. De plastic draadklemmen is uitgerust onder het DIN-spoor.
Verpakking
| Model |
Kartongrootte |
Volume/ctn |
PCs/ctn |
Berekend gewicht (kg/ctn) |
| mm |
m ³ |
netto gewicht |
brutogewicht |
| P5-112 |
655×300×385 |
0,0756 |
10 |
17.10 |
|
| P5-115 |
655×310×440 |
0,0893 |
5 |
9.25 |
|
| P5-118 |
655×310×495 |
0,1005 |
5 |
10.20 |
|
| P5-121 |
655×310×545 |
0,1106 |
5 |
11.65 |
|
| P5-124 |
655×320×600 |
0,1257 |
|
12.40 |
|
| P5-226 |
460×135×415 |
0,0257 |
|
5.40 |
|
| P5-232 |
460×135×470 |
0,0291 |
1 |
6.70 |
|
| P5-242 |
550×135×465 |
0,0345 |
1 |
3.60 |
|
| P5-354 |
665×155×515 |
0,0530 |
1 |
4.05 |
|
Neutrale kartonverpakking Ons stijlkarton
Opmerkingen: #1. Zowel zijn het aangepaste kleurenvak of de neutrale doos beschikbaar.
#2. Voor het geval dat het aangepaste kleurenvak wordt vereist, is er een MOQ≥1000pcs/each-grootte.
#3. De aangepaste embleemdruk op product is beschikbaar zonder extra last.
